復(fù)合防水做法就是把防水卷材和防水涂料粘結(jié)在一起，發(fā)揮各自的優(yōu)勢，共同作用形成一個有效的復(fù)合防水層。卷材與涂料復(fù)合使用時兩者應(yīng)具有相容性，既不產(chǎn)生有害的反應(yīng)，又要具有良好的粘結(jié)性能。但是對于兩種材料是否相容目前沒有相關(guān)的試驗數(shù)據(jù)可以參考。
本研究對防水卷材和涂料復(fù)合后的「粘結(jié)剝離性能」進行考察，以期為防水材料相容性的研究提供參考，為復(fù)合防水層設(shè)計時的選材提供幫助。
實驗部分
卷材：
1）SBS改性瀝青防水卷材（下稱SBS卷材）：Ⅱ型、4 mm厚；
2）自粘聚合物改性瀝青防水卷材：N類、Ⅰ型、PE膜，1.5 mm厚；
3）PVC防水卷材：H類、1.2 mm厚；
4）TPO防水卷材：P型、1.5 mm厚；
5）EPDM防水卷材：1.5 mm厚；
6）EVA防水板：1.5 mm厚；
7）HDPE防水板。
將上述7種防水卷材分別記為A、B、C、D、E、F、G。
涂料：
1）JS防水涂料；
2）聚氨酯防水涂料；
3）熱熔橡膠瀝青防水涂料。
將上述3種防水涂料分別記為1#、2#、3#。

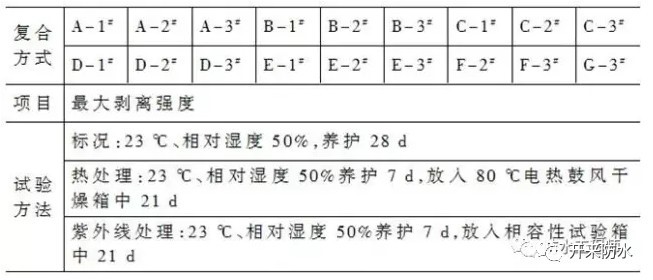

選取防水卷材和防水涂料復(fù)合后的粘結(jié)剝離強度作為檢測對象，包括標準條件養(yǎng)護、熱處理以及紫外線處理后的剝離強度。試驗方案如下：
結(jié)果與分析

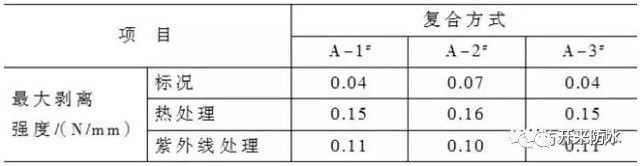

1）SBS卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離性能
從試驗現(xiàn)象看，JS防水涂料及聚氨酯防水涂料與SBS卷材粘接后很容易彼此分離，且相互之間不存在黏性。熱熔橡膠瀝青防水涂料由于自身是黏稠狀且具有蠕變性，與SBS卷材粘接后盡管剝離強度數(shù)值偏低，但仍具有較好的黏性，能保護卷材不被破壞，同時能適應(yīng)基層的變形和開裂。

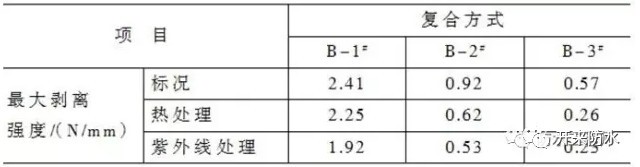

2）自粘聚合物改性瀝青防水卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離性能
從試驗現(xiàn)象看，與JS防水涂料復(fù)合后進行剝離試驗的過程中，自粘聚合物改性瀝青防水卷材的瀝青層有一部分牢牢附著在JS防水涂料表面，兩者很好地粘合在一起。與聚氨酯防水涂料及與熱熔橡膠瀝青防水涂料復(fù)合粘接時，自粘聚合物改性瀝青防水卷材的瀝青層幾乎與涂料層緊緊粘接在一起，剝離過程中只剩下PE膜。
3）PVC防水卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離性能
PVC防水卷材與JS防水涂料及聚氨酯防水涂料復(fù)合后的粘結(jié)剝離性能較好，且標況條件下的剝離強度＞熱處理后的剝離強度＞紫外線處理后的剝離強度。PVC防水卷材與熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離強度較低。
4）TPO防水卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離性能
TPO防水卷材與3種防水涂料復(fù)合后的粘結(jié)剝離強度在標況條件、熱處理、紫外線處理后都比較低。試驗過程中也發(fā)現(xiàn)，在剝離過程中TPO防水卷材與3種防水涂料之間都很容易分離。本研究采用的TPO防水卷材為P型產(chǎn)品，表面光滑
